高速路石方拆除设备-液压劈裂机

此项目约有150km管沟处于岩石段,前期工程主要采用2种手段进行岩石开挖:1.用20~50T的挖机破碎锤进行破碎;2.爆.破。前者的优点是大部份岩石能用破碎掉;缺点是后期剩下一部份坚硬的石头用50吨破碎锤一天只能破碎5~10m3或者更少,成本极高(在当地,50吨破碎锤租赁费用1800元/天),施工进度缓慢,爆.破的方法,由于当地政府对炸药、导火索和雷管制特别严格,每次爆.破审批和购买周期太长,安全及施工技术水平要求高,管沟成型不是很好且工期很紧,阴碍工期进展。基于以上施工情况,从项目成本和施工工期考虑,决定后期采用液压劈裂机来劈裂石方。

  • FL80
  • 博奥、boao

施工项目

此项目约有150km管沟处于岩石段,前期工程主要采用2种手段进行岩石开挖:1.2050T的挖机破碎锤进行破碎;2..破。前者的优点是大部份岩石能用破碎掉;缺点是后期剩下一部份坚硬的石头用50吨破碎锤一天只能破碎510m3或者更少,成本极高(在当地,50吨破碎锤租赁费用1800/天),施工进度缓慢,爆.破的方法,由于当地政府对炸药、导火索和雷管制特别严格,每次爆.破审批和购买周期太长,安全及施工技术水平要求高,管沟成型不是很好且工期很紧,阴碍工期进展。基于以上施工情况,从项目成本和施工工期考虑,决定后期采用液压劈裂机来劈裂石方。

博奥劈裂机型号为:FL70、FL80、FL90、FL240

劈裂枪型号图QQ图片20180426133458


相对应的产品参数:

劈裂枪参数水印

液压劈裂机工作原理:

任何物体都有其自身的特点,岩石和混凝土具有极高的外部抗压强度,而从内部向外的抗拉强度却很小,其抗压与抗拉强度具有100210的差异,处于脆性状态。

液压劈裂机抓住岩石与混凝土呈脆性特点,利用楔块原理来设计的——在最狭窄的孔中向外能够释放出极大的分裂力。

它由泵站和分裂器两大部分组成,由泵站输出的高压油,驱动油缸,产生巨大推力,驱动楔块组中的中间楔块向前驶出,将反向楔块向两边撑开。

其具体实施步骤如下:首先,在被分裂的物体上钻一个特定直径和深度的孔,将液压劈裂机的楔块组(一个中间楔块和两个反向楔块)插入孔中,中间楔块通过液压压力的作用在两个反向楔块之间向前运动,由内向外释放出极大的能量,将被分裂的物体在几秒钟之内按预定方向裂开。

型液压裂机特点:

1.安全性  裂机在静态液压环境下可控制性的工作,不会像爆破机和其它冲击性拆除、凿岩设备那样产生一些危险隐患,无需采取复杂的安全措施。

2.环保性  裂机工作时,不会产生震动、冲击、噪音、粉尘、飞屑等。周围环境不会受到影响,即使在人口稠密地区或室内,以及精密设备旁,都可以无干扰地工作。

3.经济性  裂机数秒钟可完成分裂过程,并且可连续无间断地工作,效率高,运行及保养成本很低,无需爆破作业那样采取隔离或其它耗时和昂贵的安全措施。

4.精确性  裂机与大多数传统的拆除方法和设备不同,该裂机可以预先精确的确定分裂方向,分裂形状以及需要的部分尺寸,分裂精度高。

5.适用性  裂机人性化的外形设计和耐用性结构设计,确保了其使用方法简单易学,仅需单人操作,维护保养便捷,使用寿命长,裂机和液压泵站搬运十分方便。

坚硬石方劈裂工艺

1.       劈裂点设备

劈裂点的合理设置是保证作业质量和工作效率的关键,以下几个参数是劈裂点设置的关键:1.底孔轴线是否在同一平面;2.底孔深度;3.底孔间距。

2.       参数23中的具体数值设置,主要取决于劈裂机的型号,同时受岩石的密度、强度等影响。例如该项目采用的FL80A型液压劈裂机在劈裂花岗岩的时候,一般劈裂1m2面积的花岗岩需要100T劈力,如劈开长约5m,高约2m的花岗岩石,一般设置34个劈力点。

3.       底孔参数选择及钻孔

1)底孔直径   底孔直径取决于液压劈裂机楔块组件工作部份外径的大小,而楔块组件的大小取决于现场的岩石大小,岩石体积较大,选用大直径楔块件,岩石体积较小,选用小直径楔块组件,该项目采用¢42mm的底孔直径。

        2)底孔深度   底孔深度主要有液压劈裂机的型号决定,该项目选取500mm的底孔深度。

        3)底孔间距   底孔间距取决于岩石的特性及液压劈裂机的型号,该项目选取500mm的底孔间距。

        4)钻孔   岩石钻孔的方向应垂直于孔所在的表面,孔的大小应与劈裂器的直径相适应,钻孔的深度比楔块组件插入长度深100mm。严禁打斜孔和浅孔,不应在受力不好的位置打孔。

4.  劈裂

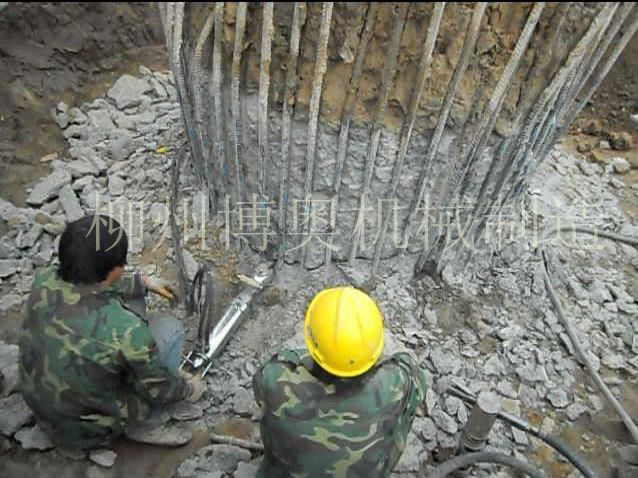

   将劈裂枪插入孔中,根据需要适当调整劈裂方向。该项目用的劈裂机一台配3把劈裂枪,在劈裂时,要把3把劈裂枪集中放在3个紧挨在一起的3个孔内,而且楔块方向(劈裂方向)要一致,这样劈力集中,劈裂效果更好,根据岩石大小和坚硬度,可以考虑用2台(6把劈裂枪)同时劈裂,大大提高了劈裂的效率。

   启动泵站,控制换向阀,使活塞伸出,进行劈裂,待岩石裂开一个裂缝后(也可以从压力表上观察,当压力升高到一定值时突然下降)换向阀换向,这时楔块反向运动,当其复位后将劈裂器转动一个角度,重复上述劈裂过程,这样可以在一个孔内进行多方向劈裂,将石头劈裂成多块,减少钻孔的工作量。

出现问题及解决方法



4.1 劈裂点设置不合理

   现场施工时经常出现劈裂不成功或者劈裂不彻底的现象,经分析这主要是劈裂点设置不合理造成的。要达到理想的效果,在劈裂前,要分析岩石的纹理和岩性,合理分布劈裂点,才能达到最佳的劈裂效果。

4.2 钻杆断裂

    在用岩心钻打孔的过程中,钻杆消耗量比较大,主要原因是操作员操作不当,钻进没有扶正,使钻杆受到外力作用,造成钻杆断裂,要避免这种现象,岩心钻操作员操作前必须经过岗位培训,学会操作要领,尤其要保证钻杆与岩石钻孔面保持垂直,严格按照操作要求进行打眼。

4.3 粉尘危害

    在劈裂过程中,粉尘是不可避免的,对人的健康十分有害,因此必须采取有效的防护措施,带好防护镜、口罩和专用防护面罩,最大可能的减少粉尘对人体的危害。

4.4 劈裂效率不高

   经过多次的使用,积累更多的经验,精确的分析岩石的纹理和岩性,可使岩石的劈裂效率翻倍。另外,合理的配置岩心钻台数,保证每天打孔的数量,提供足够的孔数进行劈裂,也能加快岩石劈裂速度。

5   效益比较

5.1 成本

   对统计结果进行对比,150T挖机破碎锤1天破碎石方按照510 m3计算,每天的成本折算(加上油料,平板转场等费用)为280440/ m31台劈裂机1天可以劈裂4070 m3,每天的成本折算(人员工资,轻卡租用费用、风镐费用、空压机费用、发电机及油料损耗等)为1325/ m3。从施工成本上来讲,劈裂1立方只有破碎锤1立方成本的1/22,大幅度节约了项目成本。

5.2 工期

1台劈裂机每天4070 m3150T的破碎锤是510 m3,劈裂的速度是破碎的速度的78倍,大大缩短了期



 6   结语



   劈裂机在此水管线项目上的应用,取得了良好的效益,降低成本,加快施工进度,能够在狭小的空间作业,操作维护方便,安全可靠,得到了业主和监理的充分肯定。在其它一些类似的项目投标中,劈裂机已成为技术标获胜的有效手段。国外同行纷纷仿效,现基础设施和油气管道项目很多,相信劈裂机的市场潜力巨大,具有广泛应用前景。
